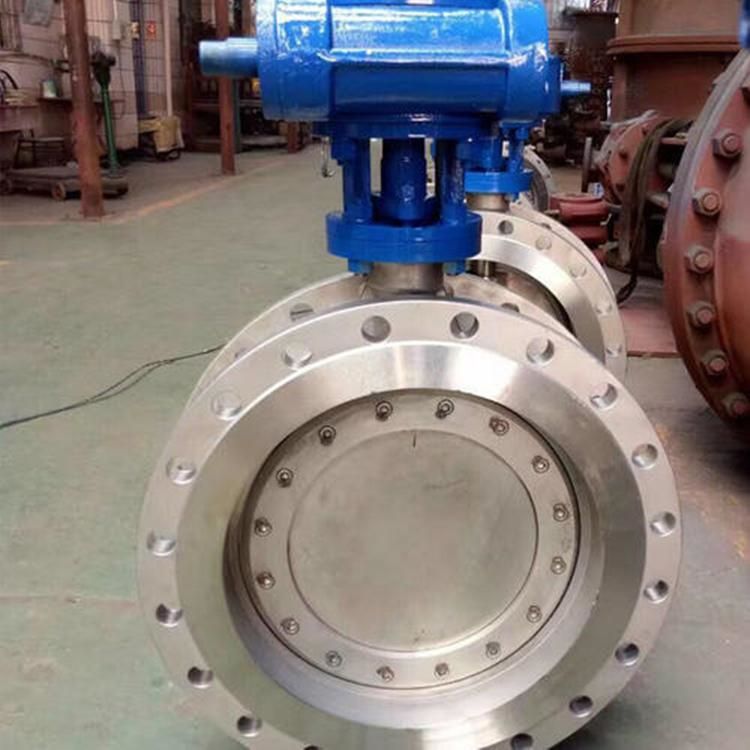

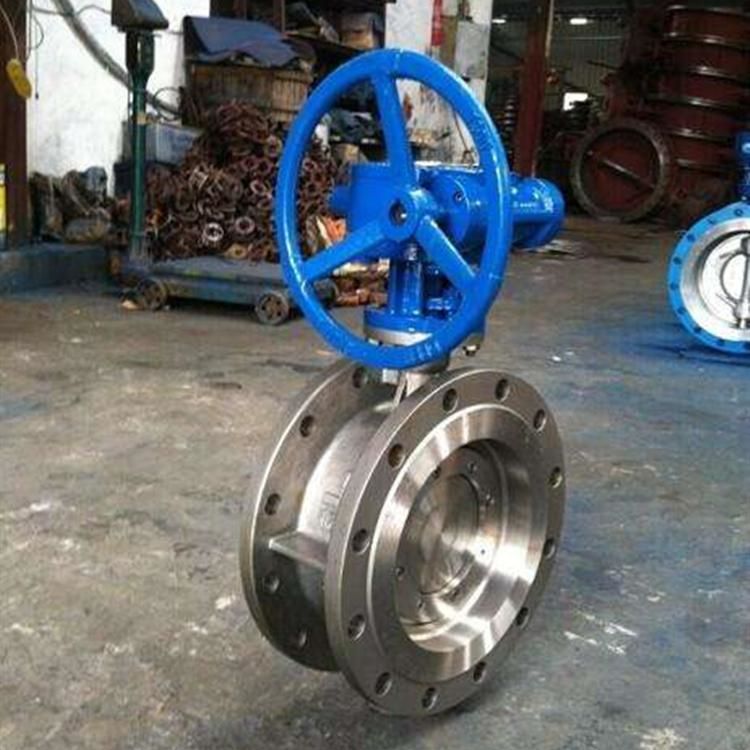

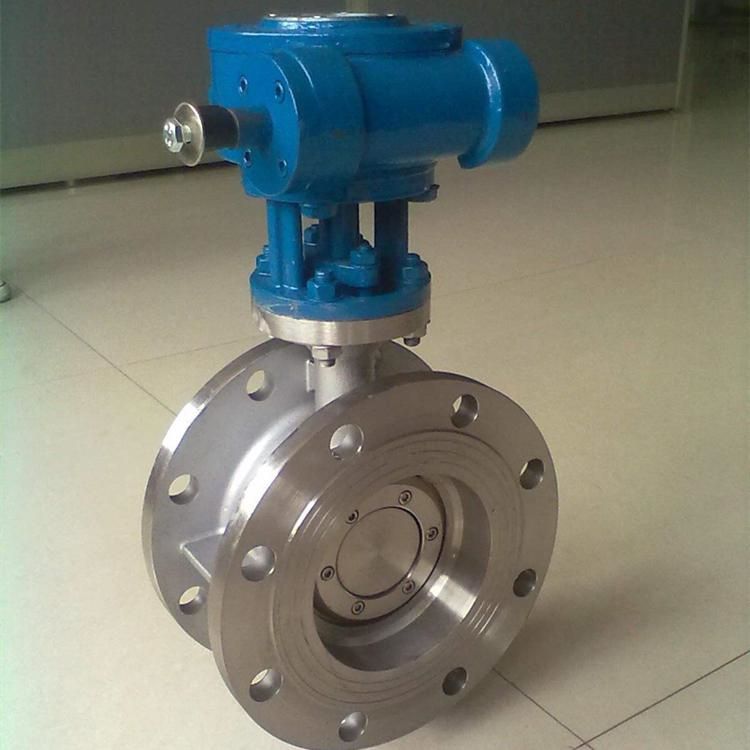

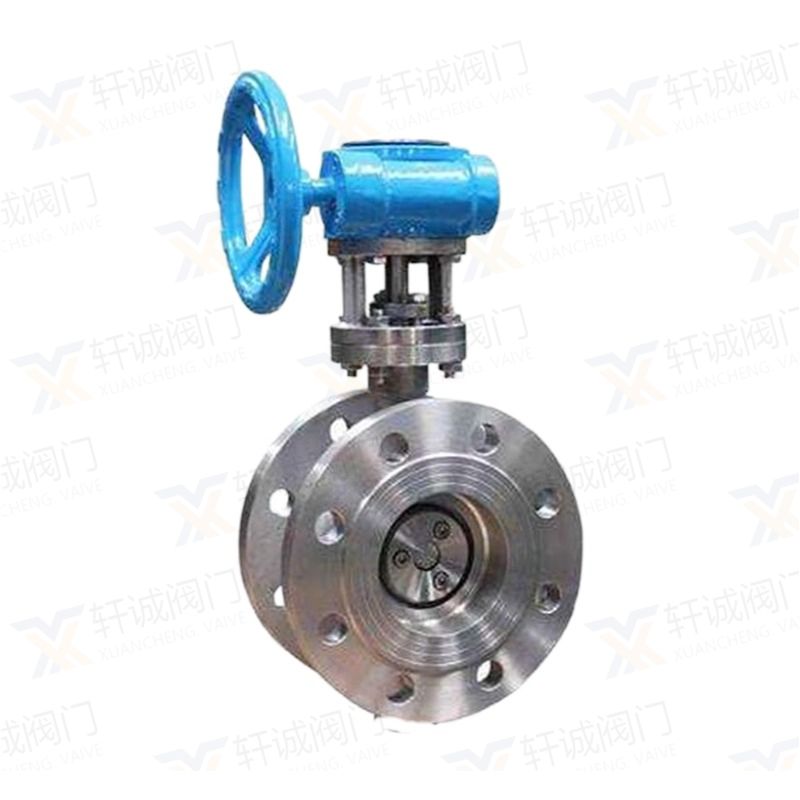

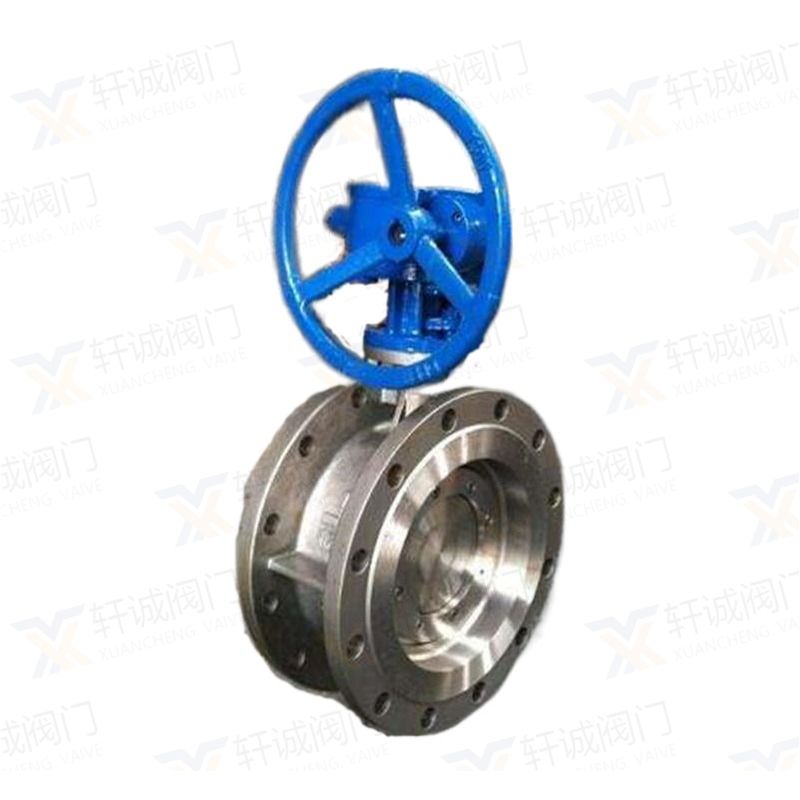

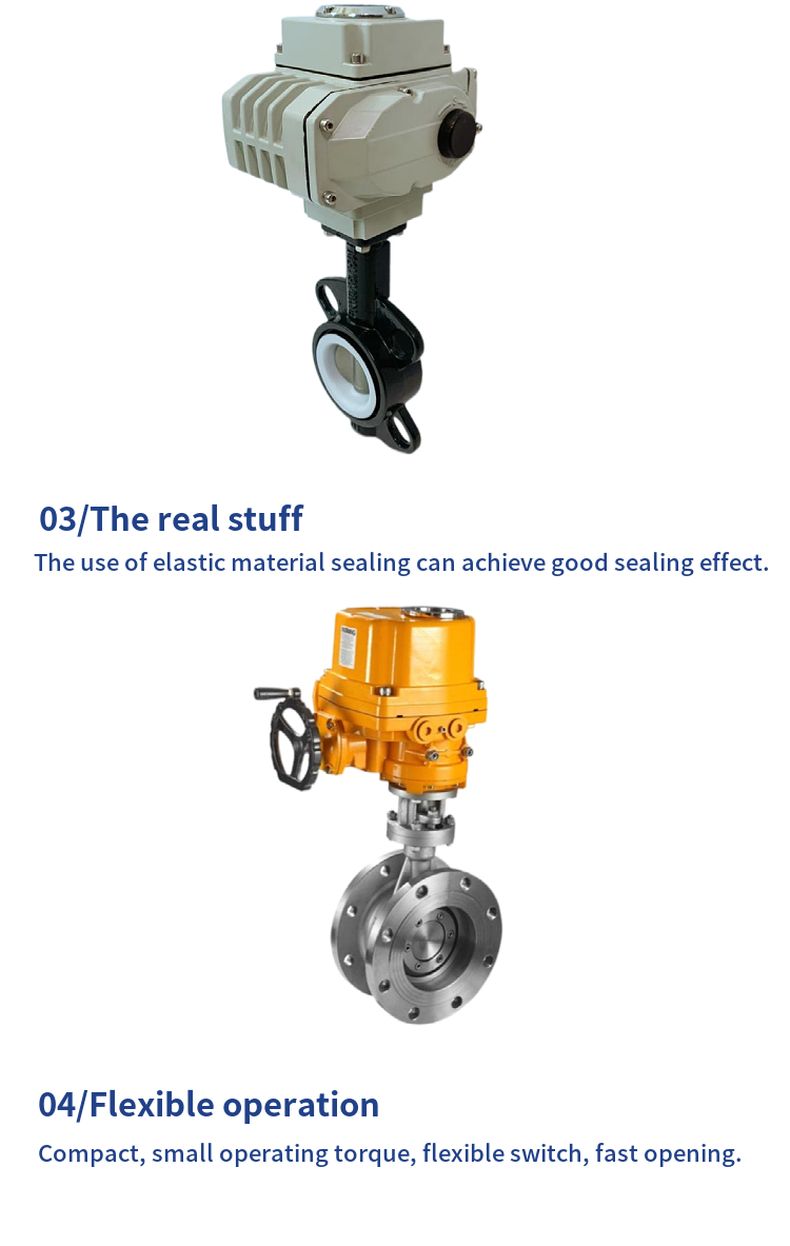

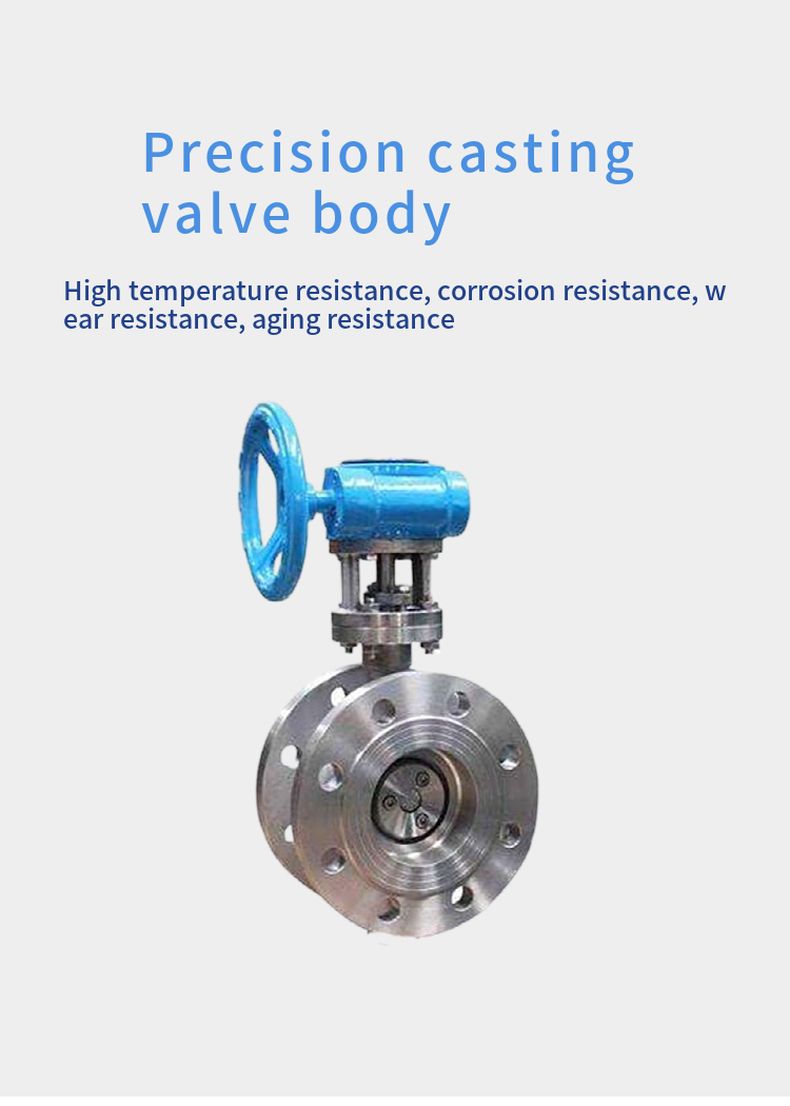

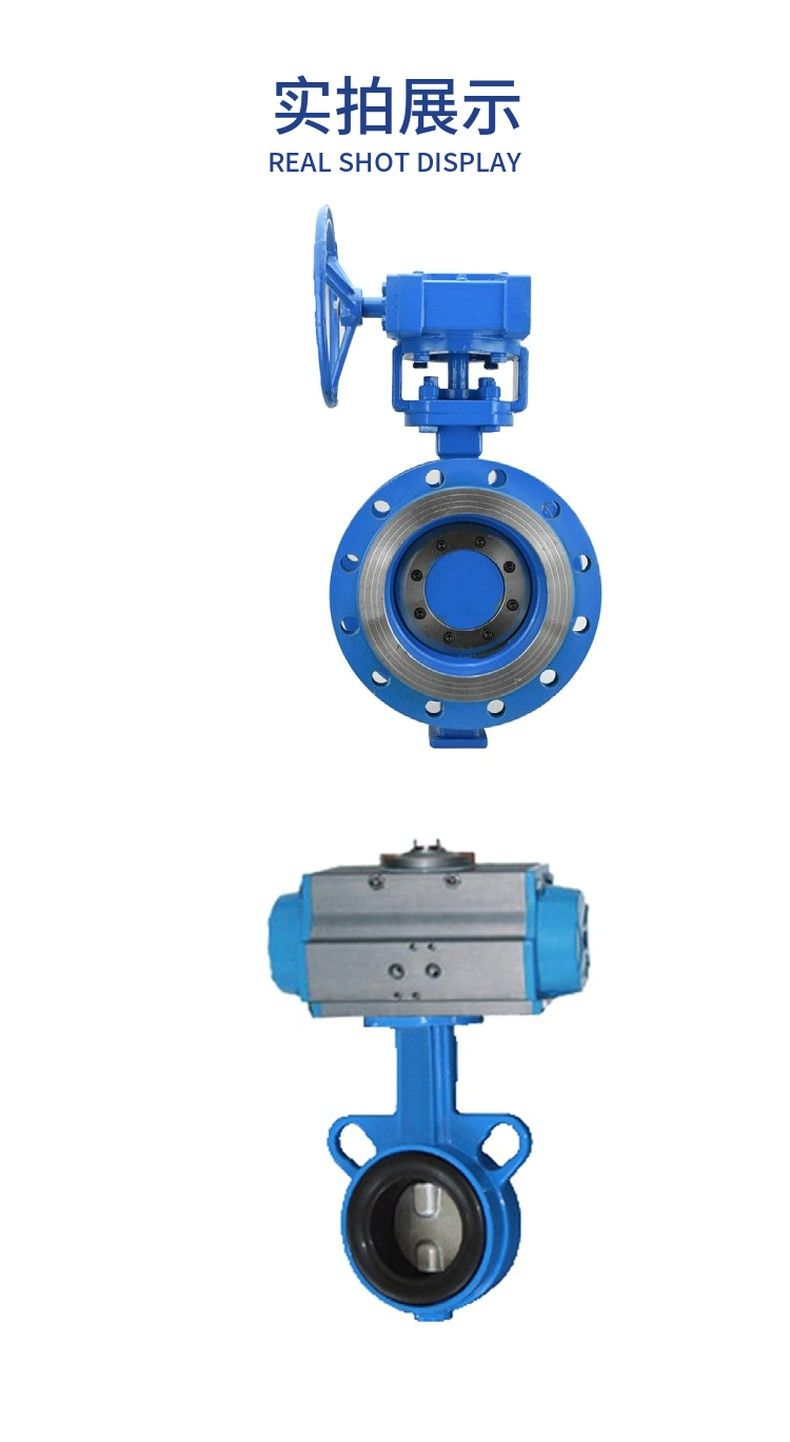

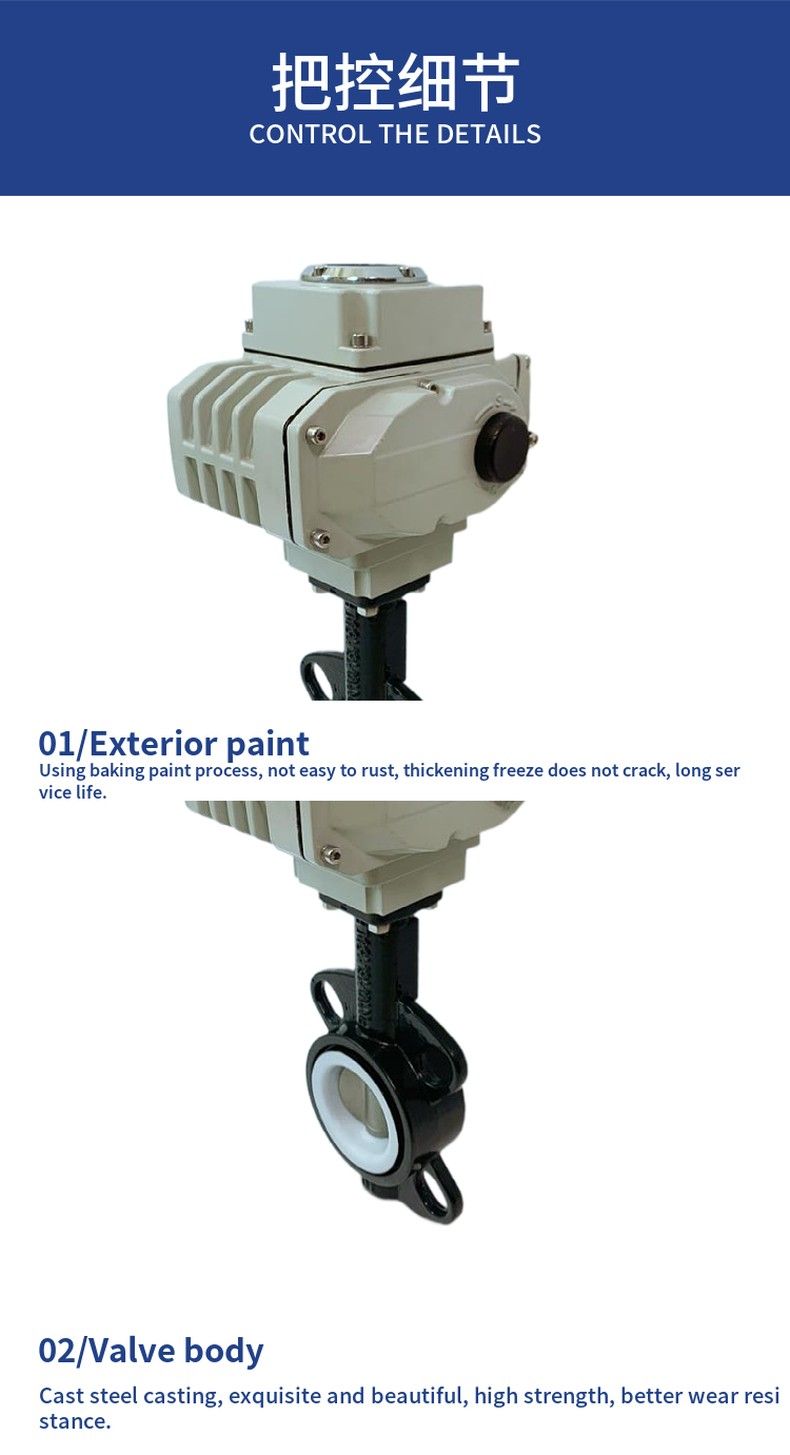

DT343H flanged elastic metal hard seal butterfly valve

Flange type elastic metal hard seal butterfly valve product overview:
DT943H/643H/343H-6/10/16/25/40C.P.R.V series Flanged elastic metal hard seal butterfly valve The butterfly valve is simple in structure, compact, light in weight, easy to install and disassemble, easy to maintain. The butterfly valve adopts stainless steel "U" type sealing ring, which has a certain elasticity no matter in the case of high temperature and low temperature, it has excellent sealing with the butterfly plate. The three dimensional eccentricity of the butterfly valve, after strict calculation, the "U" type sealing ring and the butterfly plate almost no friction, long service life, and has the function of the tighter the closer. The sealing surface of the butterfly plate adopts surfacing welding cobalt-based cemented carbide, which is wear-resistant and has long service life. The butterfly valve has unique structure, and the "switch" can be completed only by turning the stem 90°. The operation is flexible, convenient, labor-saving, not affected by the medium pressure, and the sealing performance is reliable. High temperature, low temperature and corrosion resistance. The elastic hard seal butterfly valve adopts a "U" type stainless steel sealing ring, the precision elastic sealing ring and the polished butterfly plate three-dimensional eccentric contact. It solves the problem that the sealing surface of the traditional eccentric butterfly valve is still in the sliding contact friction when opening and closing 0° ~ 10°, and realizes the effect that the sealing surface of the butterfly plate is separated when opening and the contact is closed, so as to extend the service life and achieve the purpose of better sealing performance. Therefore, it is widely used in the medium temperature ≤550ºC metallurgy, electric power, petroleum, chemical industry, air, gas, combustible gas and water supply and drainage and other corrosive medium pipelines, is the best device to regulate the flow and cut off the fluid. Design standard :GB/T12238-1989

flange connection size :

GB/ T9113.1-2000; GB/T9113.2-2000

 GB/T9115.1-2000; GB/T9115.2-2000

 Structure length :GB/T12221-1989

 Pressure test :GB/T13927-1992; JB/T9092-1999
Main technical parameters
Nominal diameter    DN (mm)    50 to 1200
Nominal pressure    PN (MPa)    0.6    1.0    1.6    2.5    4.0
Test pressure    Strength test    0.9    1.5    2.4    3.75    6.0
    Seal test    0.66    1.1    1.76    2.75    4.4
    Gas seal test    0.6    0.6    0.6    0.6    0.6
Applicable medium    Water, steam, oil, acid corrosion, etc.
Driving method    Manual, worm gear drive, pneumatic, electric
Applicable temperature    Carbon steel :-29ºC ~ 600ºC Stainless steel -40ºC ~ 600ºC
Material of main parts
Part name    Materials
Body    Cast iron, cast steel, stainless steel, chrome-molybdenum steel, alloy steel
Butterfly plate    Cast steel, alloy steel (hard chrome plated), stainless steel, chrome molybdenum steel
Sealing ring    Stainless steel, polyolactone, anti-wear material
Valve stem    2Cr13, 1Cr13 stainless steel, chromium molybdenum steel
Stuffing    Flexible graphite
Three eccentric characteristics and principle

 1, deviation from the center of the pipeline

 2, deviation from the center of the sealing surface

 3, inclined cone

 when the valve is opened, the butterfly plate and the valve seat in close instant contact, the use of the butterfly plate eccentric 1, eccentric 2 quickly out of the valve seat, reduce the wear of the sealing pair, small friction torque, open flexible. Eccentric cone 3, so that when the valve is opened or closed, the butterfly plate can pass through the valve seat hole to achieve contact sealing. In addition, the rotation radius of the conical butterfly plate is greater than the rotation radius of the contact position of the sealing pair, so the butterfly plate will be more and more tightly closed when the valve is closed, which can realize self-locking and prevent the butterfly plate from overpositioning.
DT943H/643H/343H-6/10C.P.R.V series flanged elastic metal hard seal butterfly valve
Nominal diameter    Standard value for

length of structure    Overall dimensions (reference value)    Connection dimension (standard value)    Weight

 (kg)
        H    Dt373H    Dt673H    Dt973H    PN0.6 MPa    PN1.0 MPa
millimeter    inches    L        H1    A1    B1    H2    A2    B2    H3    A3    B3    D1    Z-d    D1    Z-d
50    2    43    112    350    180    200    625    245    72    530    250    255    110    4-14    125    4 to 18    11
65    2 1/2    46    115    370    180    200    625    245    72    530    250    255    130    4-14    145    4 to 18    12
80    3    49    120    380    180    200    645    245    72    565    250    255    150    4 to 18    160    8 to 18    14
100    4    56    138    420    180    200    675    355    92    600    250    255    170    4 to 18    180    8 to 18    16
125    5    64    164    460    180    200    715    355    92    640    250    255    200    8 to 18    210    8 to 18    26
150    6    70    175    555    270    280    800    355    92    705    300    315    225    8 to 18    240    8-22    28
200    8    71    208    605    270    280    850    250    170    775    300    315    280    8 to 18    295    8-22    44
250    10    76    243    680    270    280    925    250    170    945    300    315    335    12-18    350    12 and 22    68
300    12    83    283    800    380    420    1035    450    220    1070    300    315    395    12 and 22    400    12 and 22    85
350    14    92    310    835    380    420    1070    450    220    1140    300    315    445    12 and 22    460    16-22    121
400    16    102    340    915    450    470    1190    450    220    1210    300    315    495    16-22    515    16-22    140
450    18    114    380    960    480    490    1250    650    280    1335    575    714    550    16-22    565    20 to 26    190
500    20    127    410    1020    480    490    1290    650    280    1415    575    714    600    20-22    620    20 to 26    260
600    24    154    470    1225    480    490    1455    850    380    1605    656    810    705    20 to 26    725    20-30    380
seven hundred    28    165    550    1355    640    660    1585    850    380    1844    656    810    810    24-26    840    24 to 30    450
800    32    190    640    1470    640    660    1700    1250    380    2040    656    810    920    24 to 30    950    24 to 33    650
900    36    203    710    1545    750    860    1965    1250    380    2255    785    863    1020    24 to 30    1050    28 and 33,    830
1000    40    216    770    1795    850    900    2015    1250    380    2380    785    863    1120    28 and 30    1160    28-36    1050
1200    48    254    890    1965    850    900    2250    1250    380    2640    785    863    1340    32-33    1380    32-39    1400
DT943H/643H/343H-16/25C.P.R.V series flanged elastic metal hard seal butterfly valves
Nominal diameter    Standard value for

length of structure    Overall dimensions (reference value)    Connection dimension (standard value)    Weight

 (kg)
        H    Dt373H    Dt673H    Dt973H    PN1.6 MPa    PN2.5 MPa
millimeter    inches    L        H1    A1    B1    H2    A2    B2    H3    A3    B3    D1    Z-d    D1    Z-d
50    2    43    112    350    180    200    625    245    72    530    250    255    125    4-14    125    4 to 18    11
65    2 1/2    46    115    370    180    200    625    245    72    530    250    255    145    4-14    145    8 to 18    12
80    3    49    120    380    180    200    645    245    72    565    250    255    160    8 to 18    160    8 to 18    15
100    4    56    138    420    180    200    675    355    92    600    250    255    180    8 to 18    190    8-22    17
125    5    64    164    460    180    200    715    355    92    640    250    255    210    8 to 18    220    8-26    27
150    6    70    175    555    270    280    800    355    92    705    300    315    240    8-22    250    8-26    29
200    8    71    208    605    270    280    850    250    170    775    300    315    295    12 and 22    310    12-26    45
250    10    76    243    680    270    280    925    250    170    945    300    315    355    12-26    370    12-30    69
300    12    83    283    825    380    420    1035    450    220    1070    300    315    410    12-26    430    16 and 30    86
350    14    92    310    900    380    420    1070    450    220    1140    300    315    470    16 and 26    490    16-33    122
400    16    102    340    980    450    470    1190    450    220    1210    300    315    525    16 and 30    550    16-36    141
450    18    114    380    1030    480    490    1250    650    280    1335    575    714    585    20-30    600    20-36    191
500    20    127    410    1105    480    490    1290    650    280    1415    575    714    650    20-33    660    20-36    260
600    24    154    470    1310    480    490    1455    850    380    1605    656    810    770    20-36    770    20 to 39    380
seven hundred    28    165    550    1435    640    660    1585    850    380    1844    656    810    840    24-36    875    24-42    450
800    32    190    640    1605    640    660    1700    1250    380    2040    656    810    950    24-39    990    24-48    650
900    36    203    710    1745    750    860    1865    1250    380    2255    785    863    1050    28-39    1090    28 and 48    830
1000    40    216    770    1885    850    900    2015    1250    380    2380    785    863    1170    28-42    1210    28 and 56    1050
1200    48    254    890    2105    850    900    2250    1250    380    2640    785    863    1390    32-48    1420    32-56    1400
Note to users: H1, H2, H3 sizes in the table can be extended according to user needs (long rod butterfly valve), if special materials are required when ordering. Note: Dt- stands for elastic seal structure.
DT943H/643H/343H-40C.P.R.V series flanged elastic metal hard seal butterfly valve
Nominal diameter    Standard value for

length of structure    Overall dimensions (reference value)    Standard value for

connection dimensions
        H    Dt373H    Dt673H    Dt973H    PN40MPa
millimeter    inches    L        H1    A1    B1    H2    A2    B2    H3    A3    B3    D1    Z-d
50    2    43    112    350    180    200    625    250    170    530    250    255    125    4-14
65    2 1/2    46    115    370    270    280    625    250    170    530    250    255    145    8 to 18
80    3    49    120    380    270    280    645    250    170    565    250    255    160    8 to 18
100    4    56    138    420    270    280    675    250    170    600    250    255    190    8-22
125    5    64    164    460    380    420    715    450    220    640    250    255    220    8-26
150    6    70    175    555    380    420    800    450    220    705    300    315    250    8-26
200    8    71    208    605    450    470    850    450    220    775    300    315    320    12-30
250    10    76    243    680    450    470    925    450    280    945    300    315    385    12-33
300    12    83    283    825    450    470    1035    650    280    1070    300    315    450    16-33
350    14    92    310    900    480    490    1070    650    280    1140    300    315    510    16-36
400    16    102    340    980    480    490    1190    650    280    1210    300    315    585    16-39
450    18    114    380    1030    640    660                   1335    575    714    610    20 to 39
500    20    127    410    1105    640    660                   1415    575    714    670    20-42
